WAVE SOLDER MACHINE L-1

⚠️ Advertencias de Seguridad

  • ⚠️ Realizar procedimiento de CERO ENERGÍAS antes de cualquier mantenimiento.
  • 🦺 Utilizar el EPP correspondiente.
  • 🔒 Verificar bloqueo y etiquetado (LOTO).
  • ⚙️ No intervenir el equipo mientras esté en operación.

Información Técnica

Asset ID: E22124

Asset Description: WAVE SOLDER MACHINE L-1

Sublocation: Embeded power

Tipo de lubricante: Aceite y Grasa

Marca lubricante: Aceite: Anderol, Grasa: Almasol.

Número parte fabricante: Aceite:7-C0052, Almasol:1250

Grado viscosidad ISO: Anderol= 150, Almasol= 460

Capacidad depósito: Anderol= 0.1 L, Almasol= 3 g

Unidad medida: Anderol= Litros(L) , Almasol= Gramos (g)

Puntos de lubricación: 7

Frecuencia: Mensual


Código QR

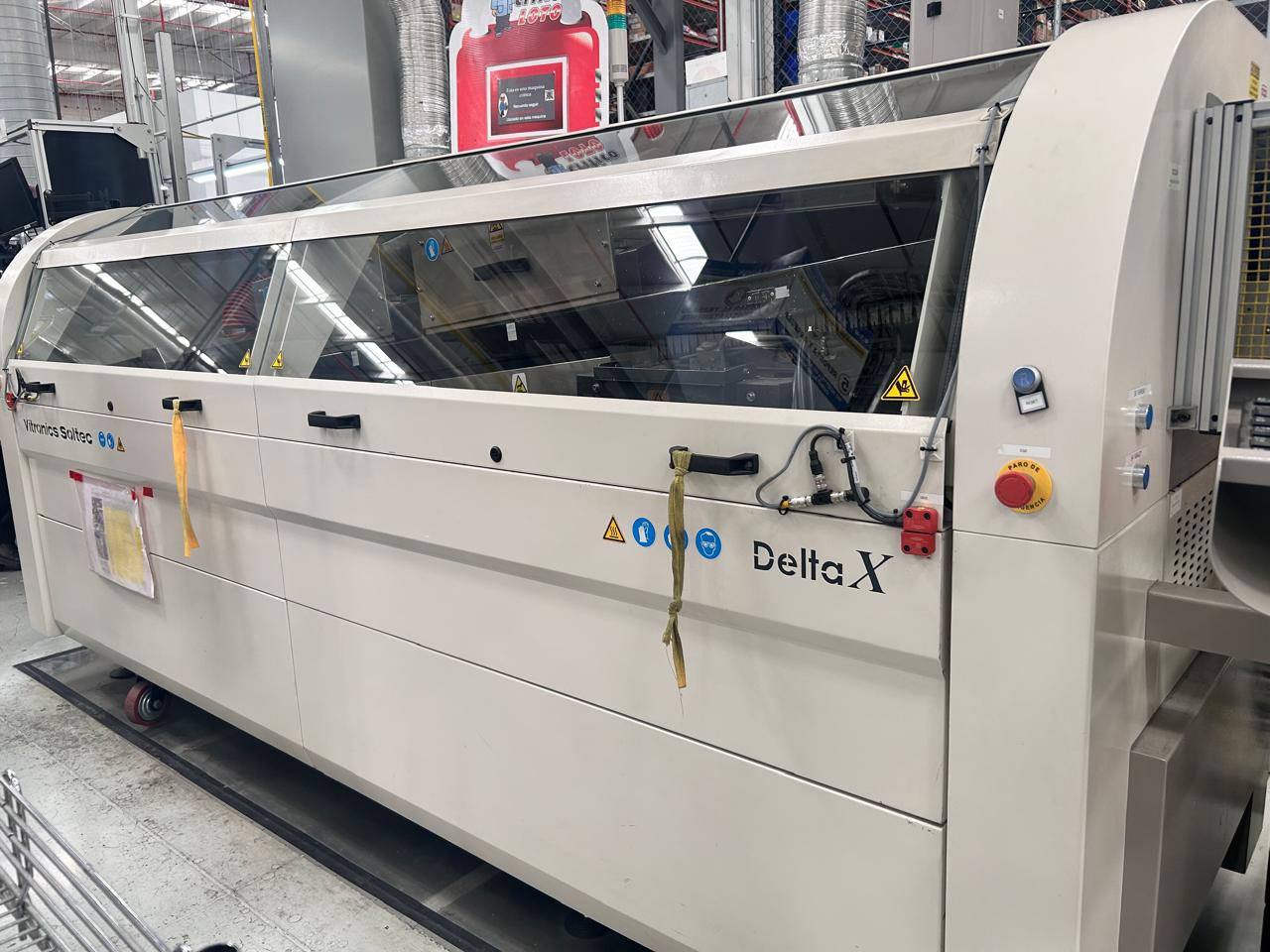

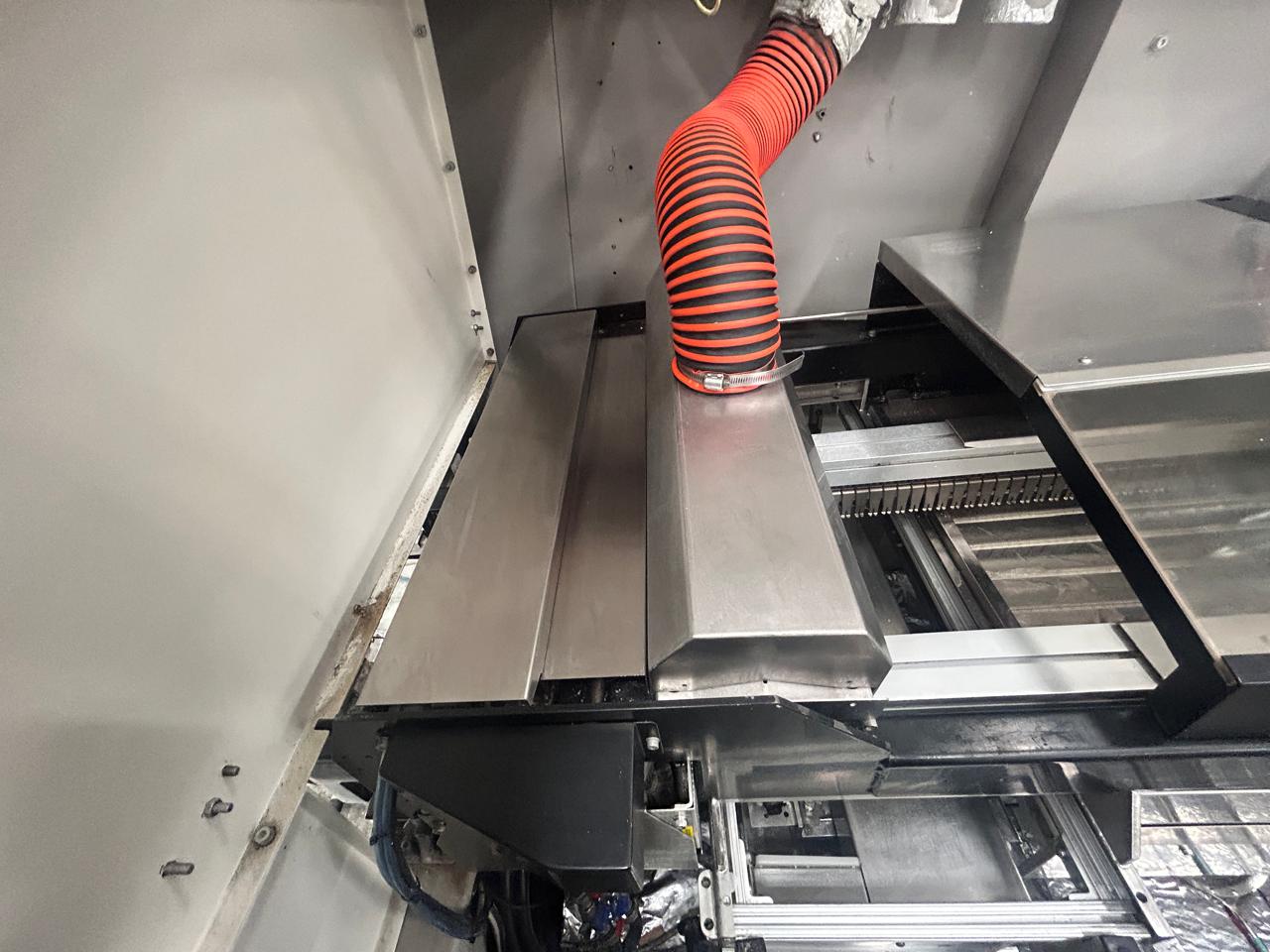

Imagen General


Puntos específicos de lubricación

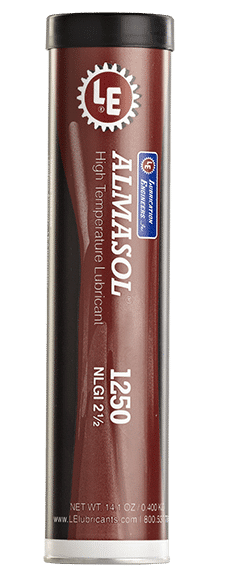

Tipos de lubricantes.


Instrucción:
Productos permanecientes a la lubricacion para la maquina.

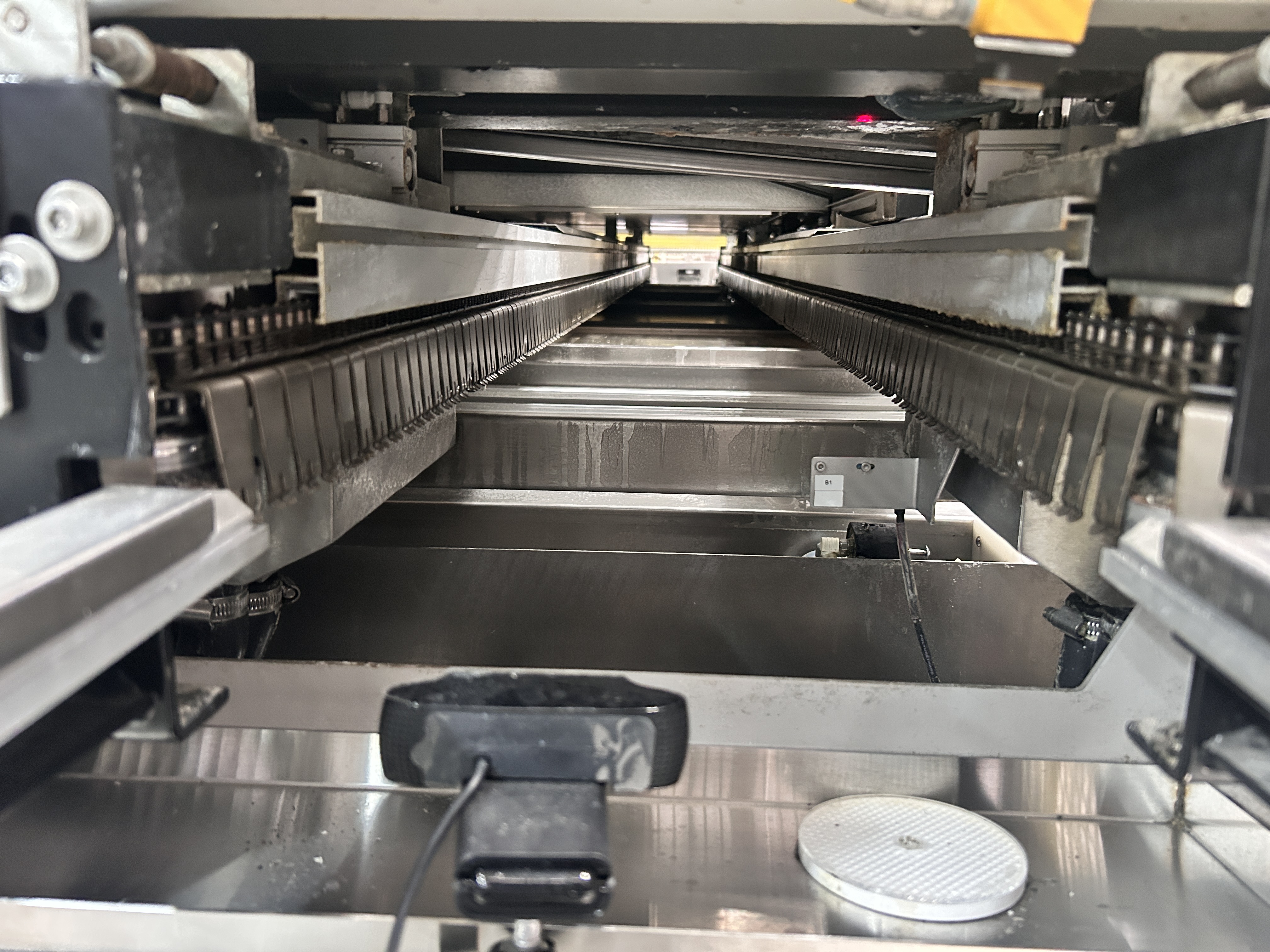

Cadena principal.


Instrucción:
Inspeccionar y lubricar la cadena principal de la maquina.

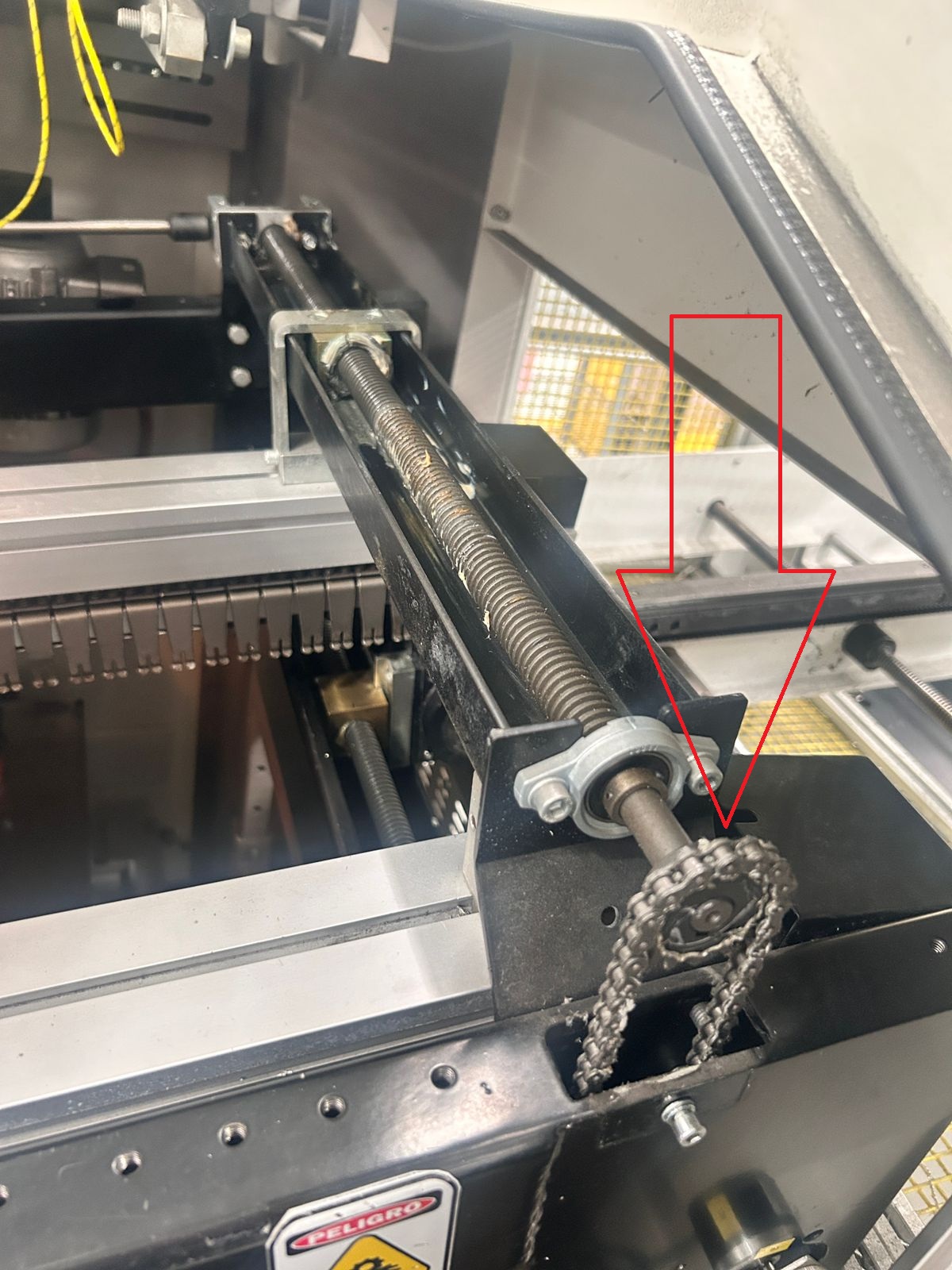

Tornillos sin fin.


Instrucción:
Inspeccione y aplique limpieza a los 3 tornillos sin fin permanecientes al width de la maquina asi como a sus respectivos mecanismos para posteriormente lubricarlos con grasa para alta temperatura.

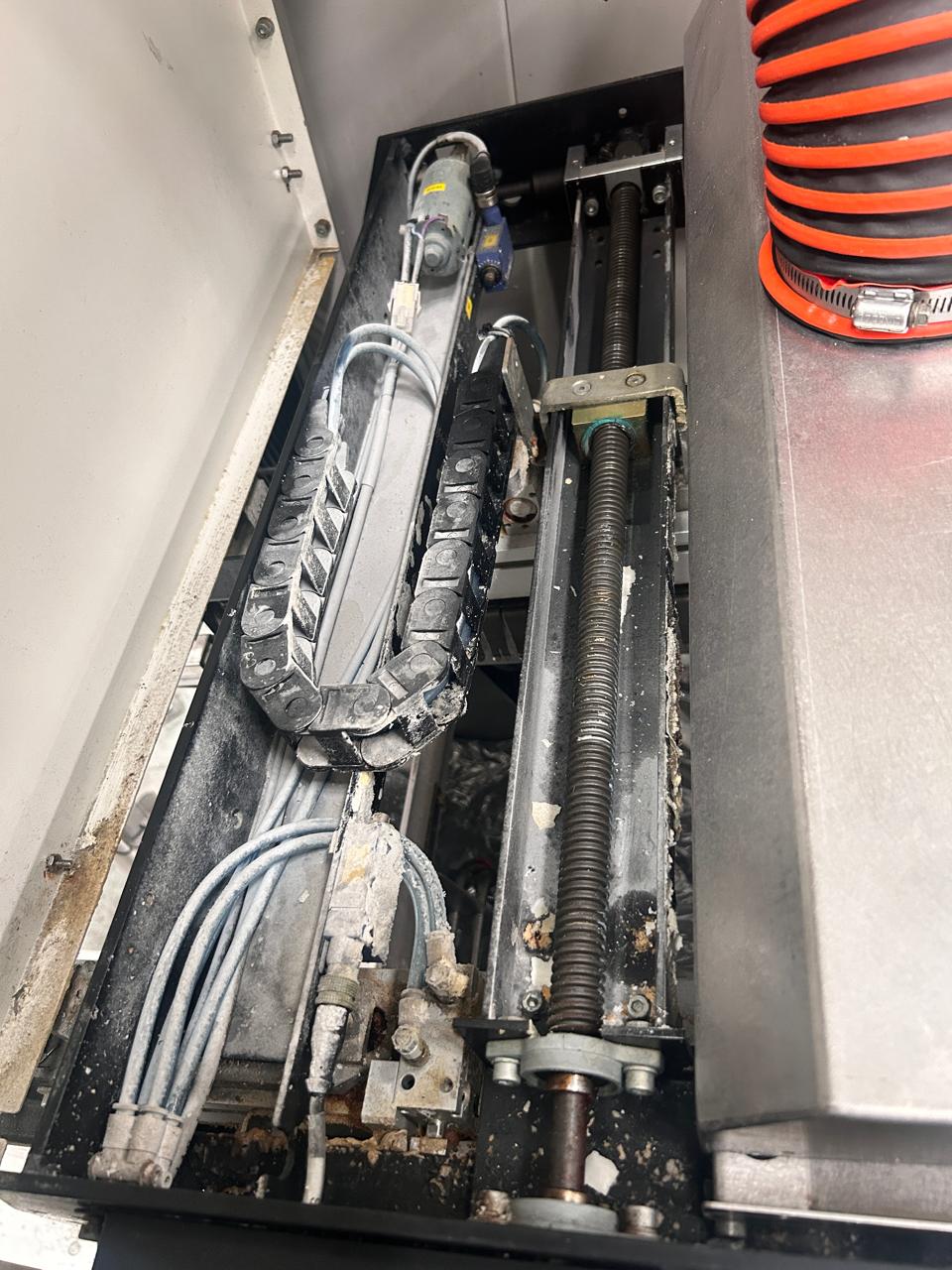

Guia lineal thomson


Instrucción:
Lubricar e inspeccionar guia lineal con aceite para alta temperatura.

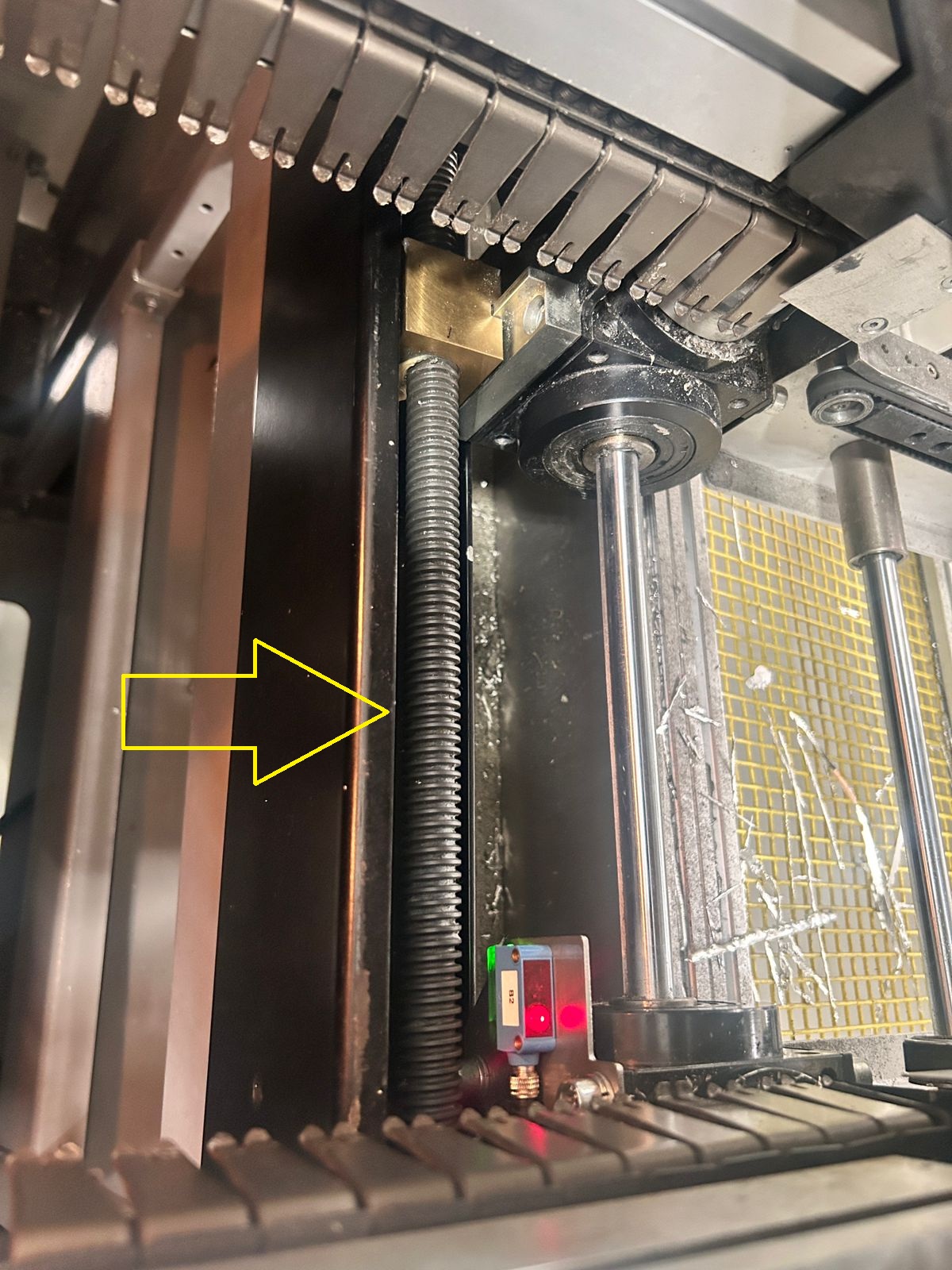

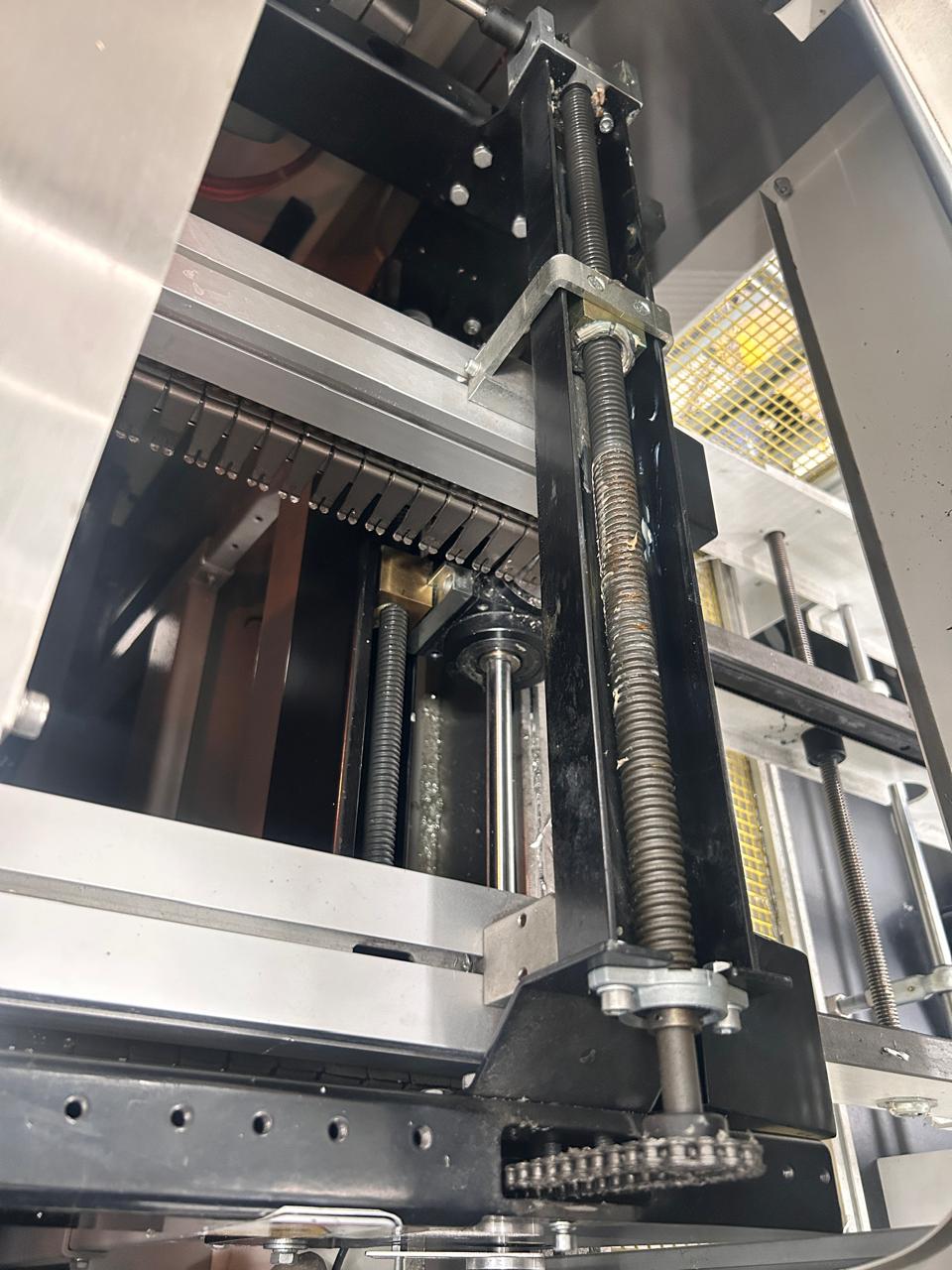

Tornillo sin fin


Instrucción:
Inspeccione y aplique limpieza al tornillo sin fin interior en la maquina, para posteriormente lubricarlo con grasa para alta temperatura.

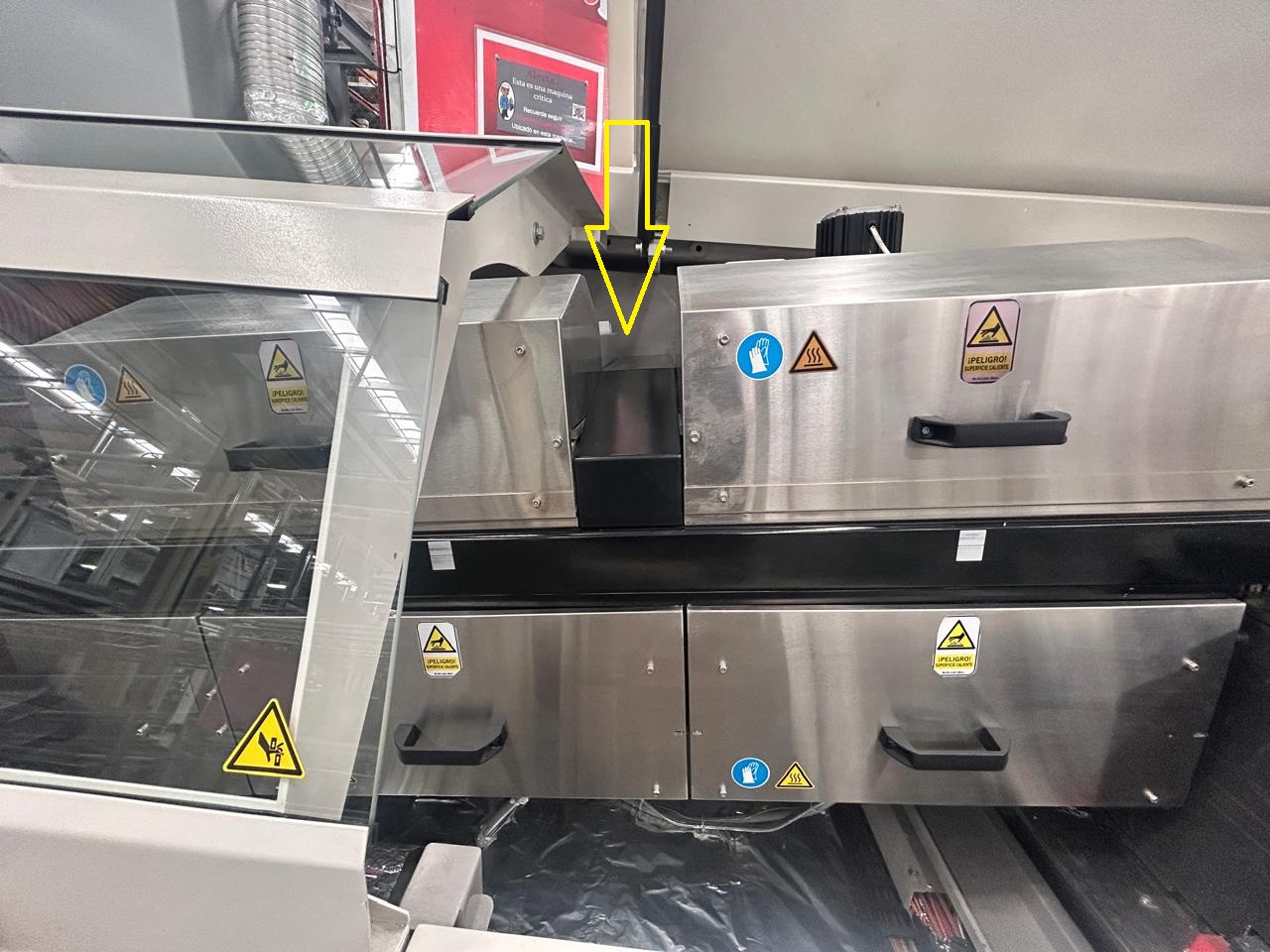

Cadena vertical.


Instrucción:
Inspeccione y aplique limpieza a la cadena vertical, para posteriormente lubricarla con grasa para alta temperatura.
